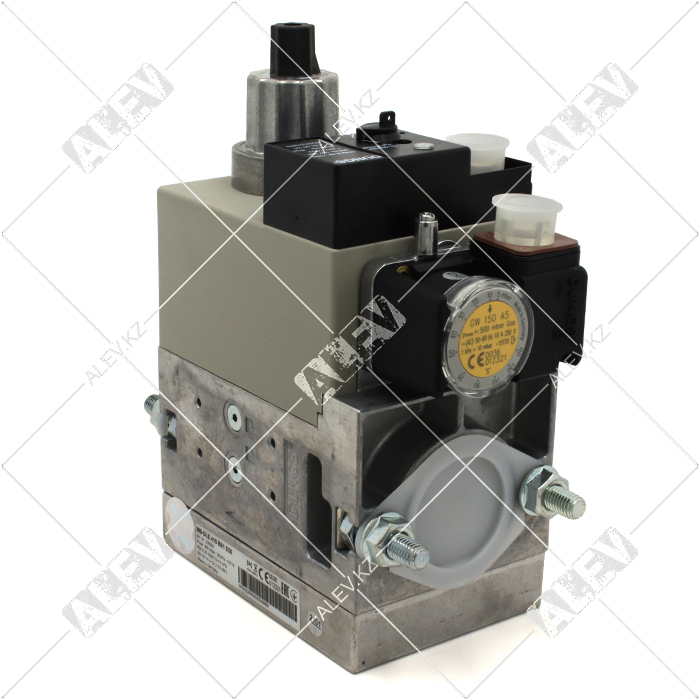

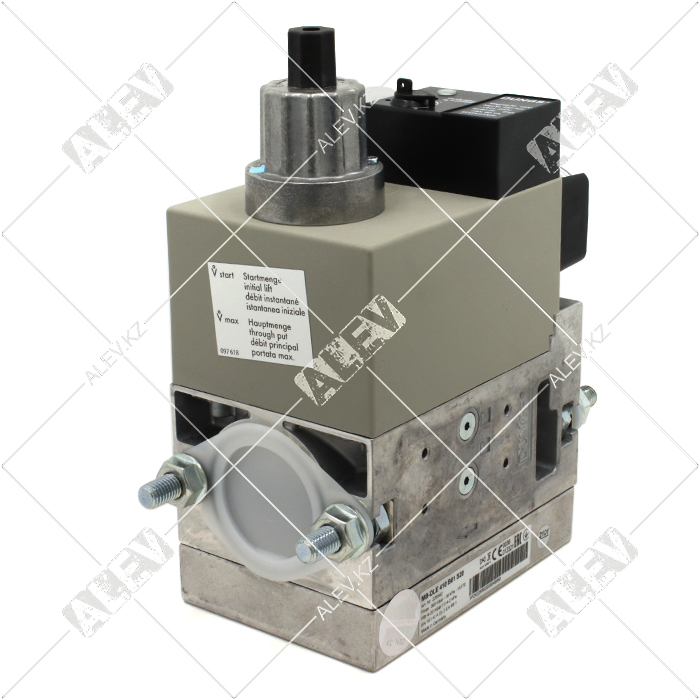

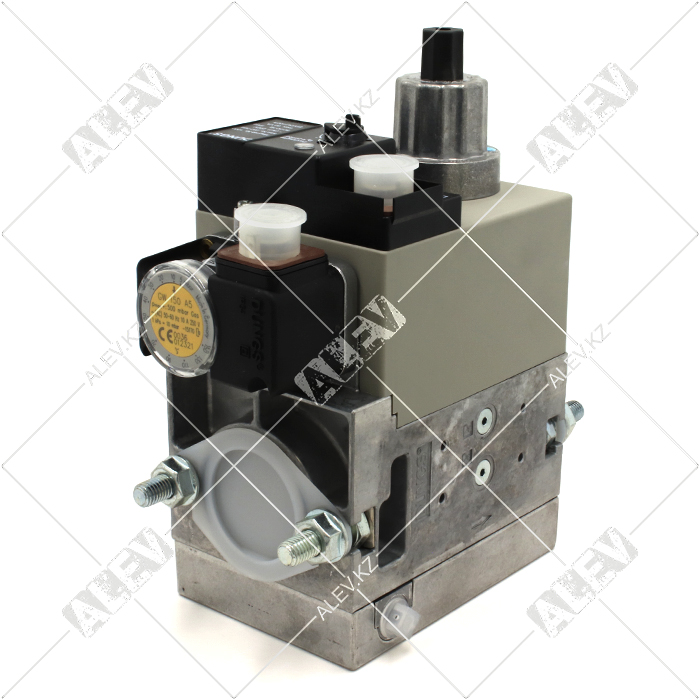

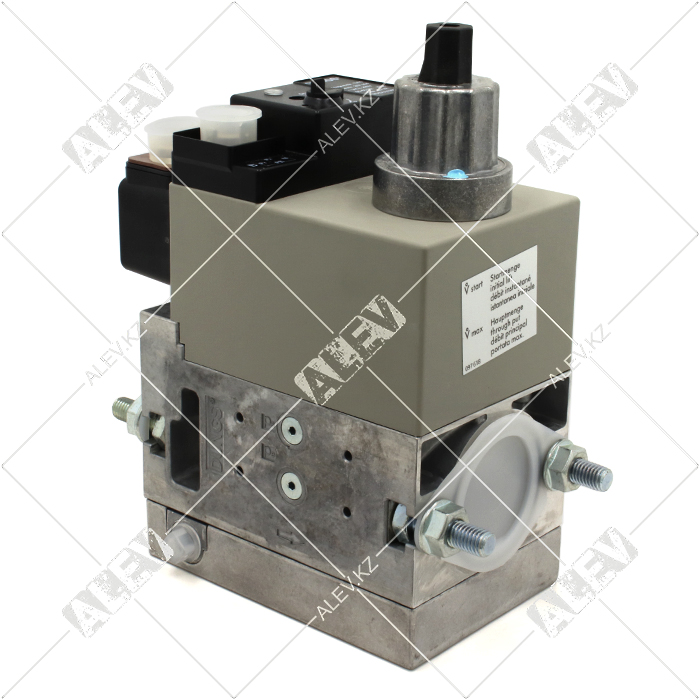

Мультиблок MB-DLE 410 B01 S20

Мультифункциональный блок управления для газовых сред Dungs MB-DLE 410 B01 S20 разработан для обеспечения безопасности эксплуатируемого оборудования, а также регулирования расхода и давления газов семейств 1,2,3 и других горючих технических газов. Значительным преимуществом является высокий коэффициент расхода при малом перепаде давления. Газовый мультиблок, благодаря своей компактности, экономичности, надежности и отличным эксплуатационным характеристикам нашел свое применение в составе горелок большинства крупных производителей. По своей конструкции мультиблок представляет собой выполненную в одном корпусе газовою линию. Степень защиты корпуса IP 54.
В корпусе компактного одноступенчатого газового мультиблока Dungs MB-DLE 410 B01 S20 расположены два быстрозакрывающихся клапана, с электромагнитным приводом постоянного напряжения, с совместным управлением. Первый клапан, класс А, группа 2, быстрооткрывающийся. Второй клапан, класс А, группа 2, медленно открывающийся, скорость подъема и дроссель основного расхода газа настраиваются до необходимых значений при наладке горелки, что обеспечивает плавный запуск горелки. Регулировка давления на выходе осуществляется интегрированным регулятором. На входе газа установлен фильтр грубой очистки (установка основного фильтра строго обязательна). Для предотвращения запуска и работы мультиблока при отсутствии необходимого давления в магистрали, на корпусе размещен датчик-реле Dungs GW А5.
Функциональное описание принципа работы.
Когда клапаны V1 и V2 закрыты, камера A находится под давлением на входе.
Отверстие D в корпусе фильтра соединяет реле давления с камерой А.
Если давление на входе приложено к реле давления превышает входящее
эталонное значение, он переключается на автомат управления горелкой.
После запуска горелкой управления, клапаны V1 и V2 открыты. В
поток газа через камеры A, B и C. Выходное давление перед клапаном
V2 определяется предварительным натяжением
пружины регулятора 8 через установочный винт 17.
Когда напряжение питания на электромагнитных катушках клапанов V1 и V2 прерывается, они закрываются. Клапан V2 имеет медленное закрытие для плавного розжига факела, скорость подъёма и степени открытия регулируются.
