Описание

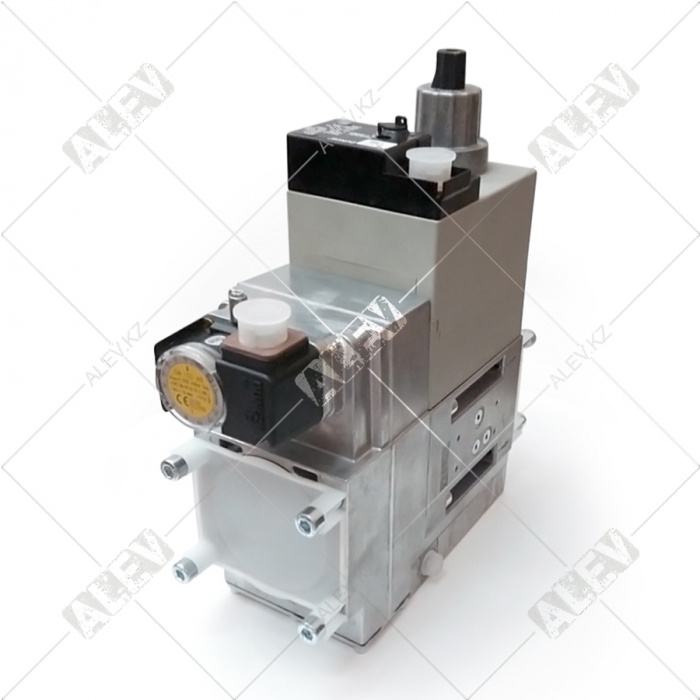

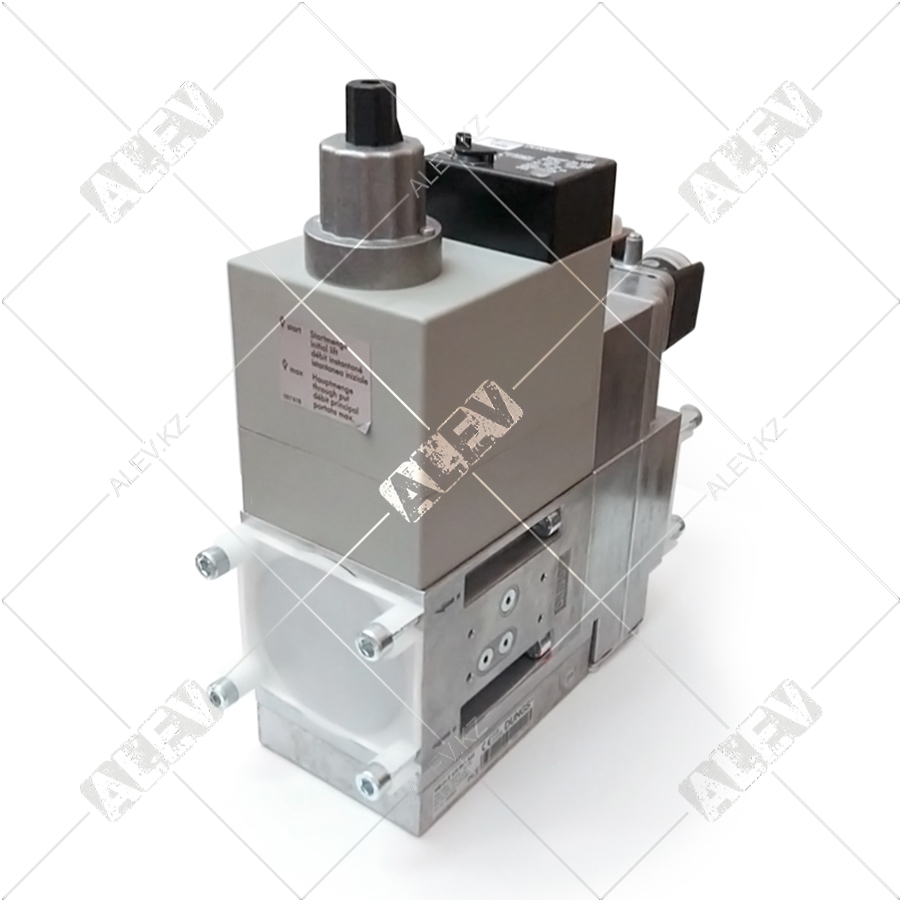

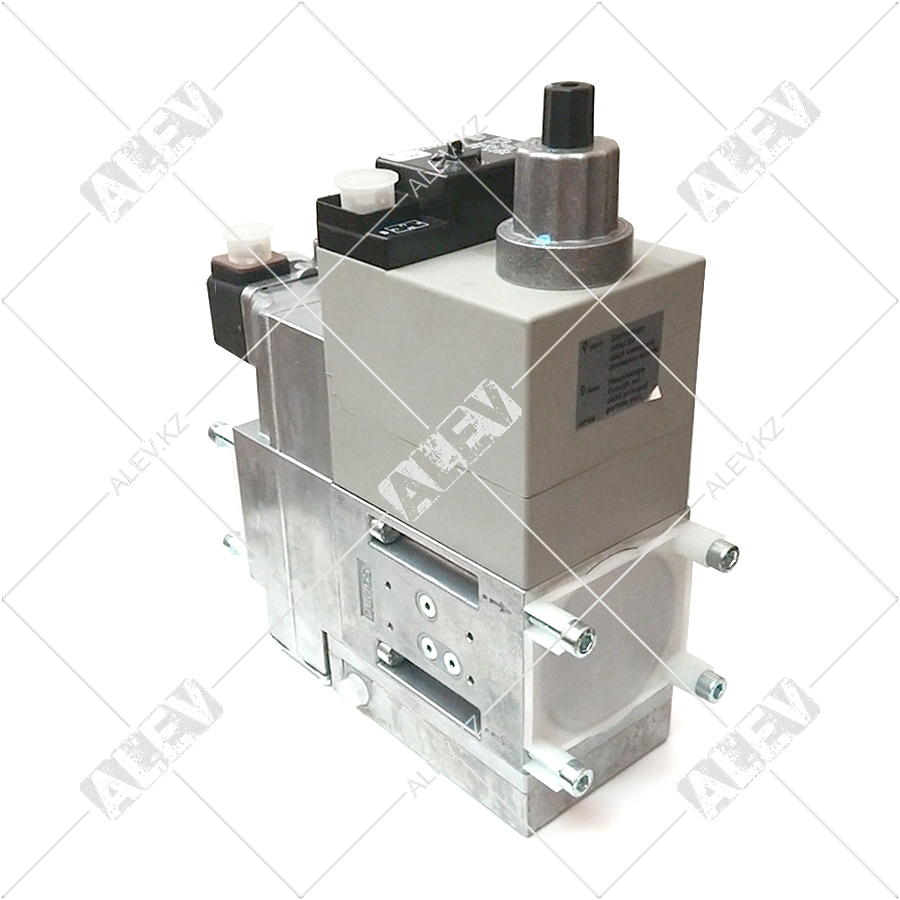

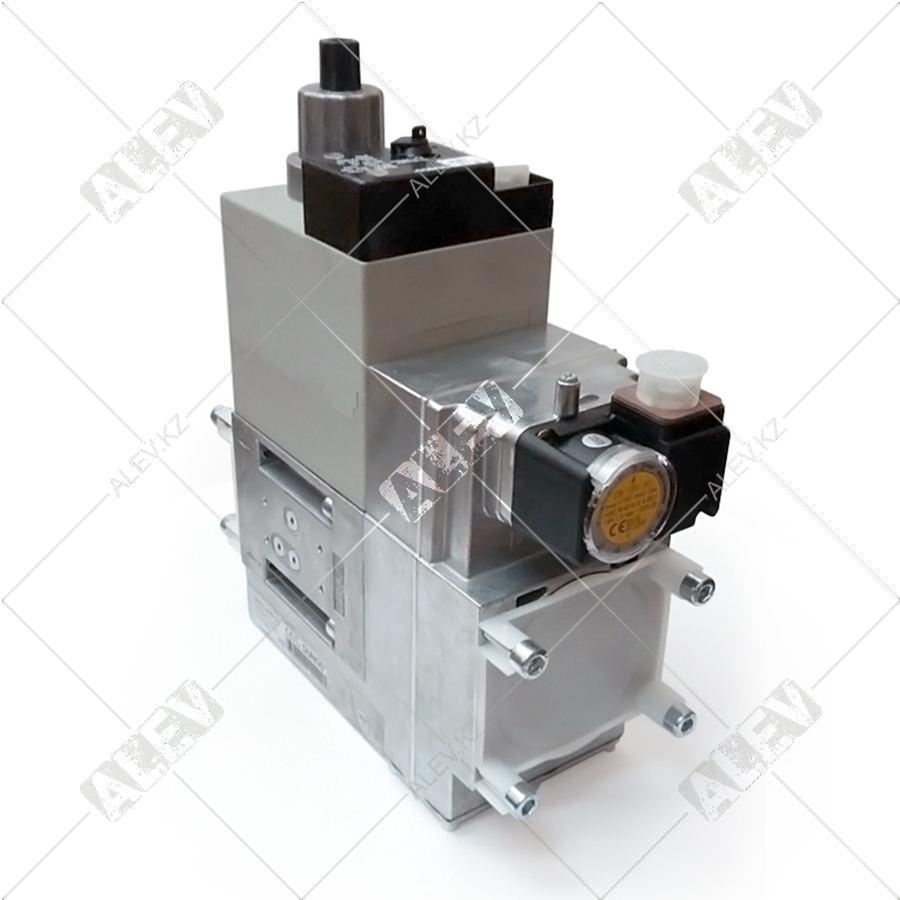

Мультифункциональный блок управления для газовых сред Dungs MB-DLE 420 B01 S22 разработан для обеспечения безопасности эксплуатируемого оборудования, а также регулирование расхода и давления газов семейств 1,2,3 и других горючих технических газов. Главное отличие серии S22 от серии S20 - раздельное управление клапанами. Значительным преимуществом является высокий коэффициент расхода при низком перепаде давления. Газовый мультиблок, благодаря своей компактности, экономичности, надежности и отличным эксплуатационным качествам нашел свое применение в составе горелок большинства крупных производителей. Степень защиты корпуса IP 54. По своей конструкции мультиблок представляет собой выполненную в едином корпусе линию газа к горелке.
В корпусе одноступенчатого газового мультиблока Dungs MB-DLE 420 B01 S22 размещены два быстрозакрывающихся клапана, с электромагнитным приводом постоянного напряжения. Первый клапан, класс А, группа 2, быстрооткрывающийся. Второй клапан, класс А, группа 2, медленно открывающийся, скорость подъема и дроссель главного потока газа настраиваются до необходимых значений при наладке горелки. Коррекция значения давления на выходе осуществляется интегрированным регулятором. На входе газа установлен фильтр грубой очистки (что не освобождает от необходимости ставить основной фильтр). Для предотвращения запуска мультиблока при пониженном давлении в магистрали, на корпусе размещен датчик-реле Dungs GW А5.
Функциональное описание принципа работы.
Когда клапаны V1 и V2 закрыты, камера A находится под давлением на входе.
Отверстие D в корпусе фильтра соединяет реле давления с камерой А.
Если давление на входе приложено к реле давления превышает входящее
эталонное значение, он переключается на автомат управления горелкой.
После запуска горелкой управления, клапаны V1 и V2 открыты. В
поток газа через камеры A, B и C. Выходное давление перед клапаном
V2 определяется предварительным натяжением
пружины регулятора 8 через установочный винт 17.
Когда напряжение питания на электромагнитных катушках клапанов V1 и V2 прерывается, они закрываются. Клапан V2 имеет медленное закрытие для плавного розжига факела, скорость подъёма и степени открытия регулируются.
В корпусе одноступенчатого газового мультиблока Dungs MB-DLE 420 B01 S22 размещены два быстрозакрывающихся клапана, с электромагнитным приводом постоянного напряжения. Первый клапан, класс А, группа 2, быстрооткрывающийся. Второй клапан, класс А, группа 2, медленно открывающийся, скорость подъема и дроссель главного потока газа настраиваются до необходимых значений при наладке горелки. Коррекция значения давления на выходе осуществляется интегрированным регулятором. На входе газа установлен фильтр грубой очистки (что не освобождает от необходимости ставить основной фильтр). Для предотвращения запуска мультиблока при пониженном давлении в магистрали, на корпусе размещен датчик-реле Dungs GW А5.
Функциональное описание принципа работы.
Когда клапаны V1 и V2 закрыты, камера A находится под давлением на входе.
Отверстие D в корпусе фильтра соединяет реле давления с камерой А.
Если давление на входе приложено к реле давления превышает входящее
эталонное значение, он переключается на автомат управления горелкой.
После запуска горелкой управления, клапаны V1 и V2 открыты. В
поток газа через камеры A, B и C. Выходное давление перед клапаном
V2 определяется предварительным натяжением
пружины регулятора 8 через установочный винт 17.
Когда напряжение питания на электромагнитных катушках клапанов V1 и V2 прерывается, они закрываются. Клапан V2 имеет медленное закрытие для плавного розжига факела, скорость подъёма и степени открытия регулируются.
